一、 工程概述
项目名称：  铸造机加工-保定中达铸造
项目地址：  河北省
总建筑面积： 12000    m2
房型：钢构車间
采暖使用面积：  12000   m2
墙體：彩钢复合板
制冷使用面积：  12000   m2

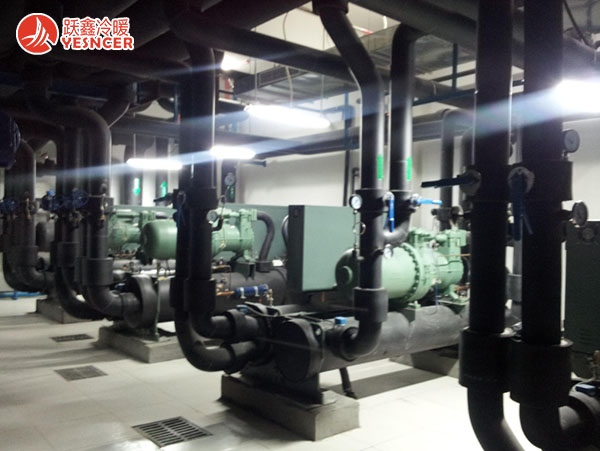

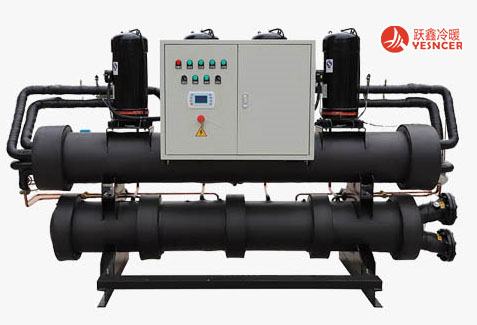

热源设备：水源热泵机组

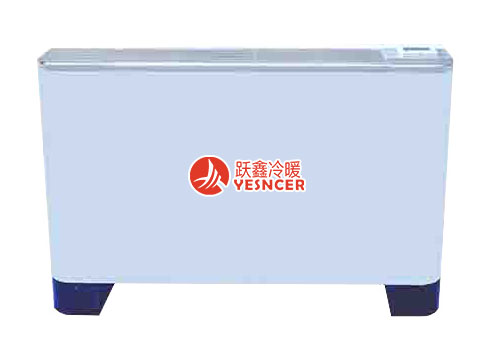

末端系统设备：通用明装风机盘管
功能需求：夏季制冷、冬季采暖
二、 设计思路
       该铸造集团主要為各國提供精密机器及零件加工铸造，因此車间对环境温度要求较高，零件加工设备 - 数控机床对环境温度要求严格，温度过高无法正常运行，另外，需要节约运行成本，根据國家能源政策的调整及对环保的要求，使用清洁、节能、高效的新能源是國家将来很長一段时间内的主要政策，為满足車间温度特殊要求及响应國家政策号召，工程师综合考虑，主机选取水源热泵，末端设备匹配通用明装风机盘管，既满足了加工精密机床的特殊温度要求，又能够為生产企业节约成本。        本方案制冷、采暖热源采用電力这一清洁能源，通过消耗少部分電能，撬动大气中的低品位热能向高品位热能转换，利用水源热泵机组制取冷水、热水供建筑物进行制冷、采暖。这种新能源的利用完全可取代市政集中供暖以及燃煤、燃油、燃气、電热等任何形式的采暖方式，而且夏季还能制冷极大的减少了投资，且不受环境温度影响，无需辅助電加热。该系统稳定性强、可靠性高，制热效果好，环保无污染，且无需专人管理。在末端管网及散热装置正常工作情况下，室内温度达到或超过《河北省供热用热办法》规定标准。

三、  计算参数
河北夏季室外设计计算参数

季节参数	平均最低温度	最高温度	相对湿度%	室外平均风速（m/s）	大气压力KPa
夏季	27	34	55	1.5	102

 河北冬季室外设计计算参数

季节参数	平均最低温度	极寒最低温度	相对湿度%	室外平均风速（m/s）	大气压力KPa
冬季	-7	-15	55	1.5	102

冬季室内设计计算参数

夏 季			冬 季			新风量 m3/h·p
空气温度（℃）	水温度（℃）	相对湿度%	空气温度（℃）	水温度（℃）	相对湿度%
20-26	7-12	40-55	18-23	40-45	50-65	20-50

四、 冷热负荷计算
水源热泵选型，依据《采暖及通风空调设计手册》制冷、采暖热负荷由外围护结构和内围护结构的基本耗冷/热量及其附加耗冷/热量和冷空气渗透耗冷/热量组成，根据河北室外温度参数设计单位冷负荷指标為110W/㎡，单位热负荷指标為100W/㎡
1、冷负荷确定；
            Q1=12000×110×=1320kw
结合建筑物特点及气候条件，制冷配置水源热泵的额定制冷量应≥1320kw才可满足使用要求。
2、热负荷确定；
            Q2=12000×100=1200kw
结合建筑物特点及气候条件，采暖配置水源热泵的额定热量应≥1200kw才可满足使用要求。

五、 运行费用的分析
采暖预测能耗，计算耗電总量，按照每天供热运行8小时，供热季120天，電价0.8元/度折合每平方（整个采暖季）运行成本，室内温度达到20℃±2℃，以下预测能耗不含系统循环水泵运行能耗。

系统	系统
建筑所需热量	1200kw
热源设备	水源热泵
能源热值	860大卡/度
效率（COP ）	5.5
实际热值	860大卡×5.5＝4730大卡/度
電价	0.8元/度，不计峰谷用電价
供暖季每平方运行成本估算（4个月采暖季每天平均运行8小时）	（1200×860）÷4730大卡×8小时×120天×0.8元/度÷12000㎡≈14元/㎡
安全及环保	清洁能源无污染，能耗小，利用水源热泵采暖已经得到國家政府认可，且有些地方政府出台相关政策补贴，利用水源热泵采暖是北方寒冷地區采暖大趋势。為北方蓝天贡献。

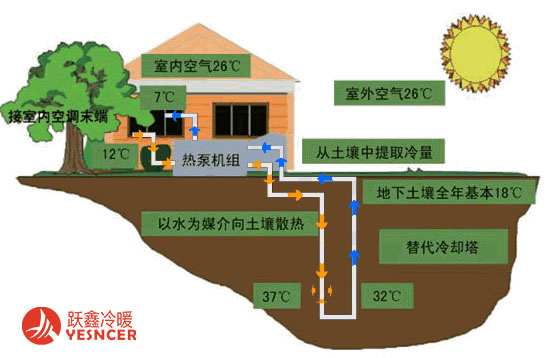

六、 系统原理 水源热泵通过极少的電能吸收循环水中大量的热能，经过压缩机的压缩变為高温热能，传递水中将水加热，热水通过风机盘管用于供暖，而又能提供夏季制冷。
环保节能
供暖的动力是循环水热能，只需在吸收循环水热能时消耗稍许的電力，而热效率高达520%-780%，与传统能源相比，不仅热效率高，还避免了使用化工能源造成污染物排放，做到了节能环保双重功效。空间采用风机盘管制冷制热，整體运行，温度自动调节，使运行更加稳定节能。
安全可靠
采取物理工作方法，整个供暖过程不会有有毒气體产生，并且在这个过程中水電分离不会产生漏電事故。
低温运行
不受环境影响，一年四季可用。无论是阴雨天还是寒冷冬季，热泵机组的智能控制节省人力投入，可以保证全天候合成高温热源。
七、 设计依据
1、 根据河北省气象资料；
2、《热泵供热系统设计、安装及工程验收技(jì )术规范》（GB/T8713-2002)；
3、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；
4、《水源热泵采暖和热水系统的设计与安装》GB/T15513-1995；
5、《建筑给水排水设计规范》（GB/T50015-2003)；
6、《给水排水制图标准》（GB/T50019-2003)；
7、《采暖及通风空调设计手册》
本设计是根据当地气候、环境和建筑进行计算后，对空间内的温度、湿度、洁净度和空气流动速度等进行调节与控制，从而為用户创造安全环保、舒适节能的和谐环境。
