一、 工程概述
项目名称：官庄养猪场
项目地址：  河北省
总建筑面积：2400m2
房型： 养殖大棚
采暖使用面积：  2400m2
墙體： 砖混 24cm泡沫砖
制冷使用面积：  2400m2

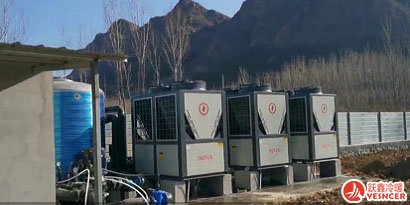

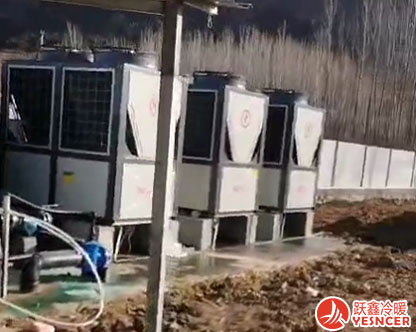

热源设备：空气源热泵
末端系统设备：养殖专用暖风机
功能需求：夏季制冷、冬季采暖
二、 设计思路
该养猪场创建于2020年，每个大棚占地800平米左右，一共三个，公司建立了集种猪繁育、生产和疾病防控于一體的生产管理體系；规模化经营、精细化操作、标准化生产、数据化管理，种猪生产性能目前已达到先进水平。
养猪场根据猪仔的大小不同，需要设定不同的供暖温度，分季节、分时间、分區域提供不同的温度；猪仔进入猪舍前需要把室内的温度保持在26℃，根据猪仔的大小每过10-15天温度进行下调。

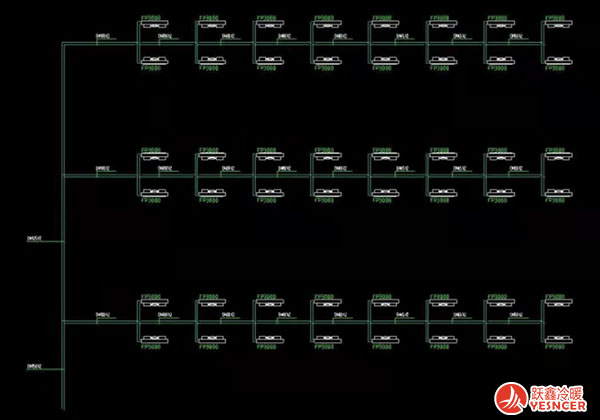

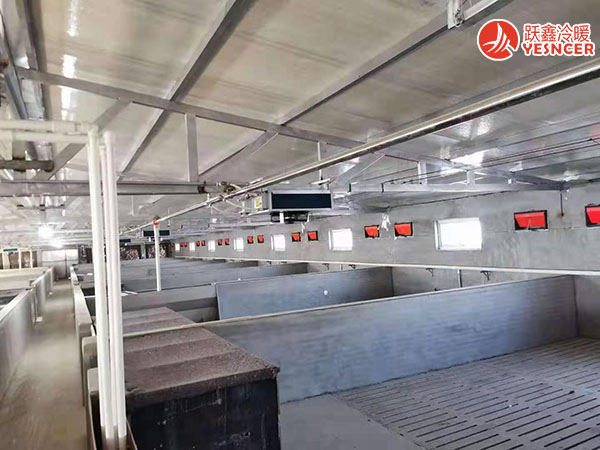

    本方案热源部分采用空气源热泵进行供热，-30℃低温制热，55℃高温出水；养猪场新式后备舍、新式保育舍、新式分娩舍末端部分匹配合理的暖风机匹配养殖专用暖风机，為猪仔提供适宜的生存环境。
三、  计算参数
表 河北夏季室外设计计算参数

季节参数	平均最低温度	最高温度	相对湿度%	室外平均风速（m/s）	大气压力KPa
夏季	27	34	55	1.5	102

表 河北冬季室外设计计算参数

季节参数	平均最低温度	极寒最低温度	相对湿度%	室外平均风速（m/s）	大气压力KPa
冬季	-7	-15	55	1.5	102

表 冬季室内设计计算参数

夏 季			冬 季			新风量 m3/h·p
空气温度（℃）	水温度（℃）	相对湿度%	空气温度（℃）	水温度（℃）	相对湿度%
20-26	7-12	40-55	18-23	40-45	50-65	20-50

 四、 冷热负荷计算
 超低温空气源热泵选型，依据《采暖及通风空调设计手册》采暖热负荷由外围护结构和内围护结构的基本耗热量及其附加耗热量和冷空气渗透耗热量组成，根据河北室外温度参数设计单位热负荷指标為180W/㎡。
1、热负荷确定；
            Q=2400×180=432kw
结合建筑物特点及气候条件，采暖配置超低温空气源热泵在平均最低温度-7℃的工况下输出热量应≥432kw才可满足使用要求。
五、 运行费用的分析
采暖预测能耗，计算耗電总量，按照每天供热运行6小时，供热季120天，電价0.8元/度折合每平方（整个采暖季）运行成本，室内温度达到26℃±2℃，以下预测能耗不含系统循环水泵运行能耗。

系统	系统
建筑所需热量	432kw
热源设备	超低温空气源热泵
能源热值	860大卡/度
效率（COP ）	2.7
实际热值	860大卡×2.7＝2322大卡/度
電价	0.8元/度，不计峰谷用電价
供暖季每平方运行成本估算（4个月采暖季每天平均运行6小时）	（432×860）÷2322大卡×6小时×120天×0.8元/度÷2400㎡≈38.4元/㎡
安全及环保	清洁能源无污染，能耗小，利用空气源热泵采暖已经得到國家政府认可，且有些地方政府出台相关政策补贴，利用空气源热泵采暖是北方寒冷地區采暖大趋势。為北方蓝天贡献。

六、 系统优势
空气源热泵通过极少的電能吸收空气中大量的低温热能，经过压缩机的压缩变為高温热能，传递水中将水加热，热水通过风机盘管用于供暖，而又能提供夏季制冷。
1.环保节能
供暖的动力是免费的空气热能，只需在吸收空气热能时消耗稍许的電力，而热效率高达270%-430%，与传统能源相比，不仅热效率高，还避免了使用化工能源造成污染物排放，做到了节能环保双重功效。室内房间采用风机盘管制冷制热，单独运行，温度自动调节，使运行更加稳定节能。
2.安全可靠
采取物理工作方法，整个供暖过程不会有有毒气體产生，并且在这个过程中水電分离不会产生漏電事故。
2.低温运行

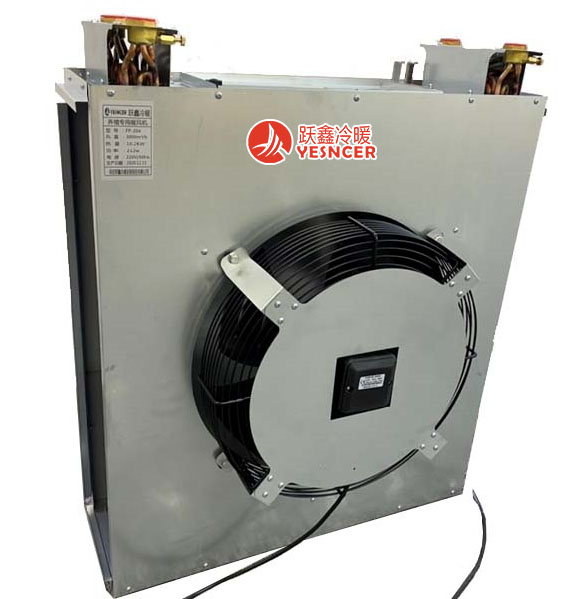

不受环境影响，一年四季可用。无论是阴雨天还是寒冷冬季，热泵机组的智能控制节省人力投入，可以保证全天候合成高温热源。  养殖专用暖风机优势：
1，比风机盘管风量大，风压小，适合高大空间采暖。
2，热量高
3，传统暖风机為后回风，需要拆开面板清理，但是养殖用风机為侧回风，直接冲洗即可，清理方便
4，體积轻薄，占地面积小，安装方便，快捷
5，风量大，热量高，又节能
此外，还具备节能省電、发热均匀、智能控制等优势，另外使用寿命也比一般電采暖方式長，在多个地區都有成功应用案例示范，特别是在北方地區燃煤锅炉拆除整改政策的落地实施下，空气源热泵加暖风机已经成為畜禽养殖行业减煤替煤的重要设备，以科技(jì )才是第一生产力的独特视角，开始了对畜禽养殖千亿市场的布局，你方唱罢我登场，伴随着绿色发展之风，相信空气源热泵将成為畜禽养殖行业新的供热主角！
七、 设计依据
1、 根据河北省气象资料；
2、《热泵供热系统设计、安装及工程验收技(jì )术规范》（GB/T8713-2002)；
3、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；
4、《空气源热泵采暖和热水系统的设计与安装》GB/T15513-1995；
5、《建筑给水排水设计规范》（GB/T50015-2003)；
6、《给水排水制图标准》（GB/T50019-2003)；
7、《采暖及通风空调设计手册》
本设计是根据当地气候、环境和建筑进行计算后，对某一房间或空间内的温度、湿度、洁净度和空气流动速度等进行调节与控制，从而為用户创造安全环保、舒适节能的和谐环境。
